Grundig DeJUR Execumate Stenorette 2000







     Grundig DeJUR Execumate Stenorette 2000.   Кассетный диктофон. Изготовлен в Германии в начале 70-х годов. Этот аппарат прежде всего интересен тем, что в нем применяется нестандартная микрокассета (Steno-cassette). Размером она больше современной микрокассеты, но намного меньше компакт кассеты. На нее можно записать одну дорожку длительностью 30 минут на скорости 2,38 см/сек. Конструкция кассеты не позволяет перевернуть ее и сделать вторую дорожку записи, но зато в ней имеется встроенный счетчик ленты. Счетчик имеет сложную конструкцию, в нем используется несколько шестерен, и червячный винт. Почти все детали и корпус кассеты пластмассовые. Габариты 65 х 45 х 10 мм, вес 23 г. Шестерни и винт видны на увеличенных фотографиях. Также в кассете имеются встроенные контакты, которые замыкаются металлизированным покрытием на ленте в конце намотки. Контакты выведены на нижнюю сторону кассеты, и когда она вставлена, прижимаются к соответствующим контактам в диктофоне. Во время записи, когда лента заканчивается, включается предупреждающий об этом тональный сигнал. Этот же сигнал включается также в случае, когда запись включена, но кассета не вставлена.

Фотографии можно увеличивать



На фото слева можно сравнить размеры кассет разных форматов. На фото справа видны контакты в правом нижнем углу кассеты.

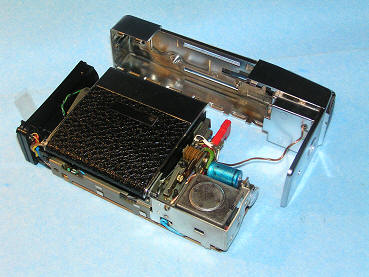

     На передней панели диктофона расположены,- микрофон (он же динамик), движок переключения режимов, кнопка записи, регулятор громкости, и длинное окошко, через которое виден указатель счетчика ленты кассеты. На одном торце корпуса расположен миниатюрный стрелочный индикатор заряда батарей. С другой стороны расположен батарейный отсек на 3 батарейки (или аккумулятора) типа АА. Там же находятся разъемы для подключения наушников и внешнего питания. Габариты диктофона 150 х 80 х 38 мм. Вес без батареек 500г. Питание 4,5 v. Универсальная и стирающая головки объединены в моноблок. Аппарат производит очень хорошее впечатление, и внешним видом, и качеством конструкции. Корпус сделан из литых металлических деталей и хорошего пластика. Внутри также всё выглядит очень хорошо.  Конструкция достаточно сложная, и выполнена по-немецки качественно. Работает аппарат также вполне прилично, звук приятный, чувствительность микрофона хорошая, громкости тоже хватает. Электросхема собрана на 13 транзисторах. Два выходных транзистора типа AC187 и AC188, остальные BC238 и BC308. При этом в усилителе используется только 6 транзисторов, а остальные в генераторе стирания и в схеме управления двигателем. К сожалению в диктофоне отсутствует перемотка вперед, но в то время это считалось нормальным.  В комплекте с диктофоном я получил док, рассчитанный на сетевые напряжения 110-220 v, три кассеты, и оригинальный наушник в пластиковой коробочке. В доке имеется два разъема, один для подключения наушника, второй видимо для педали ДУ.





На фото справа видны контакты включения сигнализации конца ленты.
